NB系列泥浆泵组是以撬架为安装基座的泵注设备。选用上柴股份公司135系列柴油机或河柴公司MWM TBD系列柴油机或VOLVO TAD系列柴油机为动力，由拖撬、柴油机、机械式变速箱（或液力变速器）、球笼万向轴、卧式三缸单作用活塞泵、控制系统、润滑系统及吸入排出管线等主要部件构成。

二、用途：

主要用于非开挖性水平定向穿越、油田钻采、地质、地下水、地热钻井工艺中高压注水、注浆作业，以及油田压裂泵、作业泵、管道试压等。

三、设计制造依据：

SY 5138-1992 《三缸单作用钻井泵》

SY 5064-1985 《泥浆泵双金属缸套技术条件》

四、NB系列泥浆泵组特点：

NB型泥浆泵组是为了满足非开挖性水平穿越钻机而专门设计的新型机械或液力驱动泵组，充分考虑了非开挖水平定向穿越施工时对泥浆排量的要求，同时也兼顾了压力的需求和经常在野外搬迁运输对外形尺寸的要求。配套的相关零部件尽量采用国内技术领先、成熟、批量生产的成品，因而其可靠性和技术性能都处于国内先进水平，具有如下特点：

1、机械式变速箱：减速及换挡采用陕西法士特齿轮有限公司生产的6JS105T、12JS180T或12JS240T机械变速器，该系列的双中间轴变速器是一种具有世界先进水平的大功率、多档位的机械式变速器。具有换档方便、体积小、重量轻、使用寿命长、性能可靠等特点。

它采用主副箱组合设计、双中间轴传动、采用主、副箱组合式设计，带前置副箱,主箱手操纵,前,后副箱操纵。主副箱均采用大圆弧齿根，准渐开线齿形设计，按科学数据设计的K形框图控制齿部精度，齿轮强化喷丸处理,提高承载能力。换档机构灵活，使用可靠。采用双H操纵装置，可单、双杆操纵、左、右操纵和双向操纵。同步器摩擦锥面采用高性能摩擦材料。具有结构紧凑、换挡轻便、工作稳定可靠、轴向尺寸短、重量轻、承载能力大、使用可靠、维修方便等特点。同时变速亦可采用液力变速器变速换挡：液力变速器换挡，具有传动柔和、振动小、换档方便、体积小、重量轻等特点。换挡采用气控加电控换档，可实现远离泥浆泵组进行操作，从而控制泥浆泵的运行状况。

液力变速器：BY系列液力变速器采用综合式液力变矩器作为液力元件，行星齿轮变速箱作为机械变速元件，有完善的液压控制系统及自动闭锁系统。具有结构紧凑、启动平稳、传动柔和、工作稳定可靠，能随负荷变化自动闭锁，增大传动效率等特点。与普通齿轮变速箱相比，可使发动机、变速器和其他传动部件的寿命大大提高。

2、动力可选用河柴MWM系列柴油机，该型柴油机具有世界领先技术水平的高速大功率柴油机，具有三高、三低及三常的特点，即高功率、高经济性、高可靠性和低散热量、低成本和低维护量以及常规设计、常规工艺和常规材料，使其完全处于一流柴油机水平。油耗基本上维持在205 g/KW·h以内，具有较低的油耗，有效的降低了后期运行成本。柴油机的控制仪表操作箱，安装在柴油机的机体一侧。

 动力也可选用上海柴油机股份有限公司生产的135系列柴油机，该型柴油机运转平稳，整套机组具有输出功率大、可靠性高、寿命长、后期维护运行成本低廉、适用于野外作业等特点。柴油机的控制仪表操作箱，安装在柴油机的机体一侧。

3、动力的传输采用了DOX300F型滑移式球笼等速万向联轴器，它的轴向尺寸超短，高速重载，轴向允许一定量滑移，并且采用了双密封结构，有效的避免了灰尘、泥浆的进入，大大延长了使用寿命。

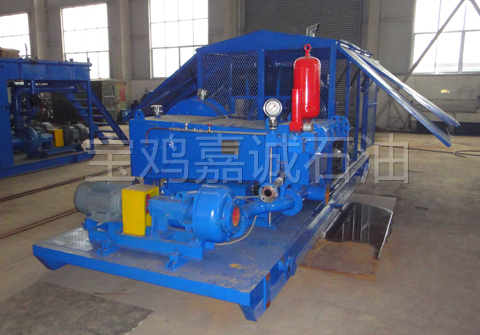

4、柴油机、机械式变速箱或液力变速器、球笼式万向轴、泥浆泵布置在同一底座上，既减少了场地占用空间，同时又避免了搬迁频繁后安装时所遇到的找正困难，又保证了安装精度及工作的可靠性。

柴油机放置在柴油机机房内，机房采用整体上开式门扇，发动机前部散热部分采用网状对开大门，便于柴油发动机的检查、保养和维修，侧面的门扇配备气动门扇支撑杆和门锁装置；通过配置机房较大的改善了机组的使用环境，从而延长了机组的使用寿命及易损件的更换周期，极大的方便了现场施工人员的使用。泵组在设计时充分考虑整体布局，能够满足快速、安全拆迁安装的要求，具有维修简单、运输方便等特点，且具有整体拖移的特点。

5、该泵组在设计时充分考虑整体布局，能够满足快速、安全拆迁安装要求，具有维修简单、运输方便等特点，且具有整体拖移的特点。同时设备整体吊装底座配备吊点装置，符合安全起重规定和要求。

五、技术性能：

5.1 不同泵组配套柴油机技术参数

5.2不同泵组配套机械式变速箱技术参数

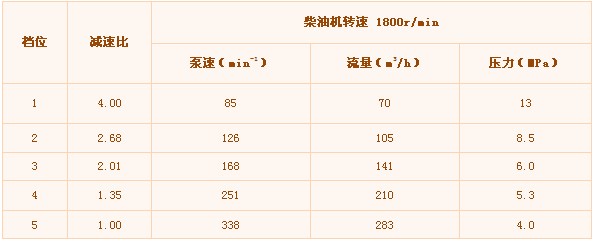

5.3 机械式变速箱档位速比

6JS系列变速箱变速比：

12JS系列变速箱变速比：

5.4液力变速器

型号：BY620

最大输入功率：469 kw

最大输入转速：2500 r/min

最大输入扭矩：2400 N·m

最大变矩比：2.25∶1

变矩器有效直径：421 mm

质量：1100 kg

外形尺寸：1200mm×744mm×880mm

散热量：70.35KW

使用油液：8号液力传动油

环境温度：±50℃

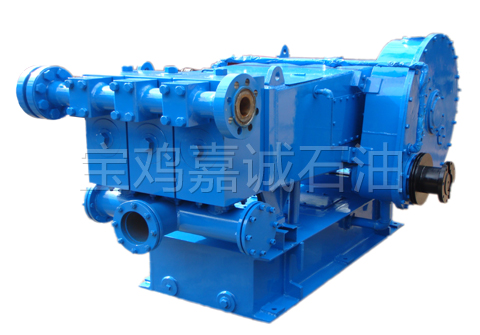

5.5 NB系列卧式三缸单作用活塞泵参数表：

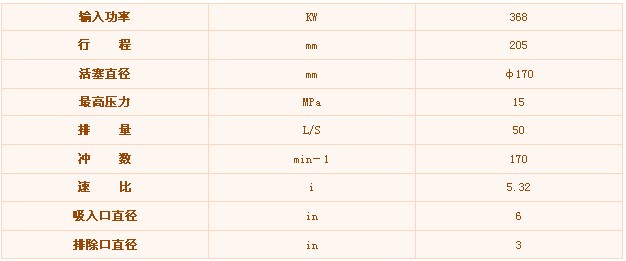

3、卧式三缸单作用活塞泵基本参数
